Geomagic如何划分曲面片 Geomagic如何重建A级曲面

发布时间:2025-05-26 09: 00: 00

在逆向设计过程中,Geomagic是一款常用的软件,特别是在复杂曲面重建方面效果非常突出。不过,很多设计师在使用Geomagic时,会觉得曲面片划分比较麻烦,特别是想要实现工业设计中常说的A级曲面,就更加头疼了。那么,今天我们就仔细聊聊Geomagic如何划分曲面片,以及Geomagic如何重建A级曲面,帮助大家轻松解决这些难题。

一、Geomagic如何划分曲面片

在Geomagic里,曲面划分是一个非常关键的步骤。因为原始扫描数据通常复杂又杂乱,如果不分成合理的曲面片,就很难后续做精细的曲面重建。

1、为啥需要划分曲面片?

简化重建难度:整个模型太复杂,一口气重建很难;划分曲面后,每个小片区单独处理会简单得多。

提升曲面质量:可以针对每个片区的特性单独设定曲面重建参数。

便于后期修改:划分后的曲面,局部修改时不会影响其他区域。

2、Geomagic划分曲面片的方法

方法一:手动曲面划分

第一步:导入扫描模型

在Geomagic里打开你的网格模型(比如STL)。

先用去噪、简化工具优化一下模型,确保数据干净。

第二步:手动绘制曲面分割线

点击菜单栏的“曲面(Surface)”,找到“曲面片分割(Patch)”。

使用“绘制分割线”工具,在模型上沿着重要的特征边缘,比如拐角、棱线,手动画出分界线。

技巧:尽量让曲面片的边界沿着模型本身的特征曲线走,这样重建时更顺畅。

第三步:检查和修正

绘制完成后,用“修整分割线”工具去掉多余的杂线,保证曲面片清晰明确。

确认每个曲面片是闭合的,没有断线或者重叠。

方法二:自动曲面划分

如果模型比较规则,Geomagic自带的自动划分功能就很好用。

点击“曲面”→“自动曲面划分”,软件会根据曲率自动生成分割线。

自动划分后,可以再手动微调一下分割线,让曲面片更合理。

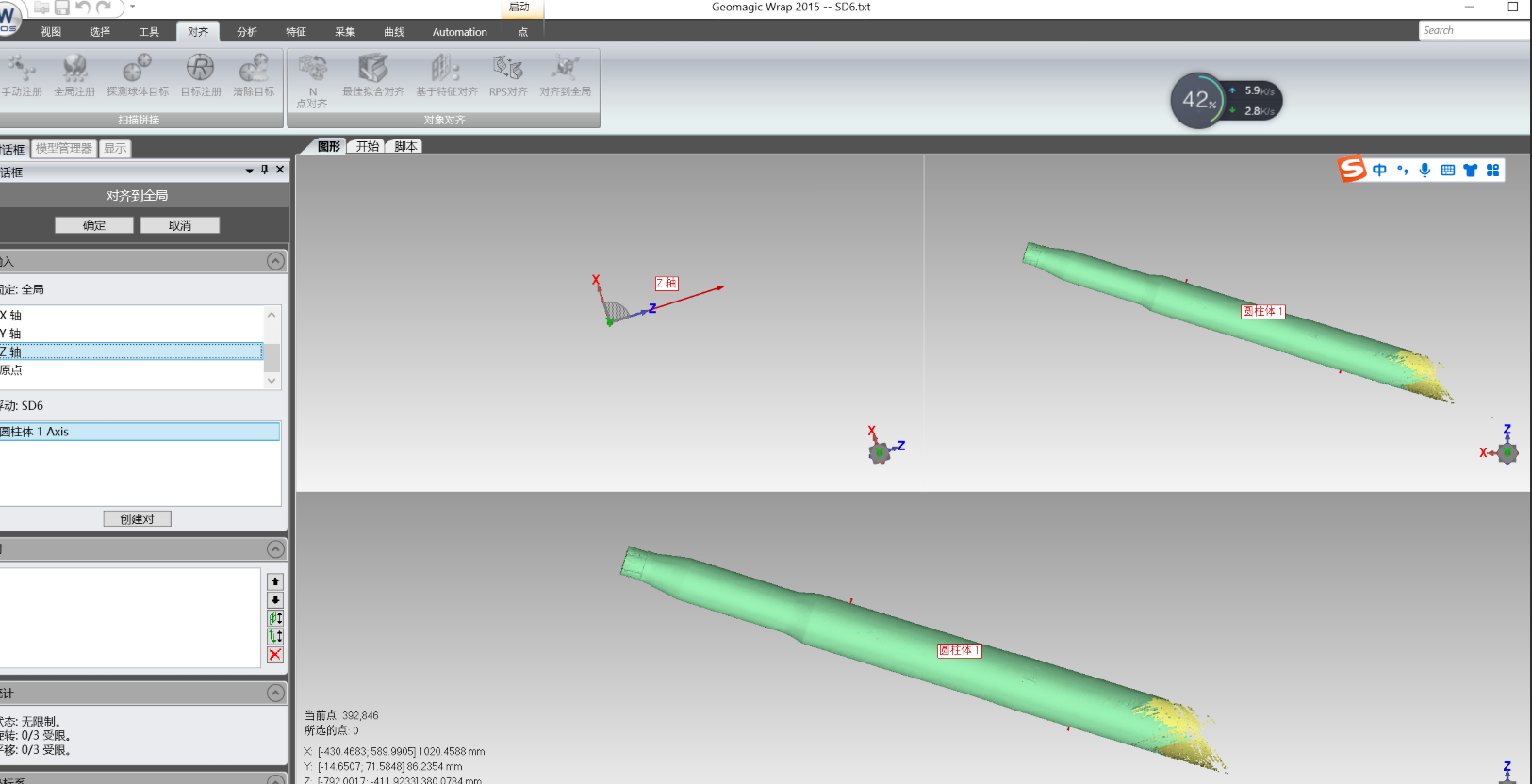

划分曲面片

二、Geomagic如何重建A级曲面?

A级曲面(Class-A)在汽车设计、工业设计中经常用到,主要特点是光滑平顺、曲率连续,视觉上没有瑕疵或凹凸。

1、什么是A级曲面?

简单说,A级曲面就是外观要求极高的高品质曲面,比如汽车外壳、手机背壳、家电外壳等等。这种曲面:

高度光顺:表面平滑,无明显折痕。

曲率连续:相邻曲面过渡自然,没有突兀的接缝。

视觉效果好:无论从哪个角度看,都没有波动或变形。

2、Geomagic重建A级曲面的方法

方法一:自动NURBS曲面重建(Auto Surface)

第一步:创建自动曲面

在曲面菜单里,选择“自动曲面重建”(Auto Surface)。

软件会根据划分好的曲面片自动生成NURBS曲面。

第二步:优化曲面平滑度

自动生成的曲面通常还不够完美,打开“曲率分析”工具检查一下。

如果发现有曲率突变或者不平顺,可以微调一下曲面参数,比如节点密度、平滑强度。

第三步:精细调整

使用“曲面编辑”工具,手动调整控制点,确保过渡更加流畅,达到A级曲面要求。

方法二:手动重建A级曲面(Manual Surface)

有时候自动曲面重建难以达到A级效果,必须用手动的方法一点点修正。

第一步:逐片手动构建曲面

点击“曲面”→“手动构建曲面”。

使用“四边形曲面”工具逐一构建曲面片,保证每个片的平滑过渡。

第二步:曲率连续调整

构建好曲面后,打开曲率分析工具,检查每个曲面之间的连接处有没有明显色差。

通过控制点移动或曲面融合工具,逐步优化曲面的衔接处。

第三步:光顺优化

最后,使用Geomagic的“光顺优化”工具,整体优化曲面的连续性和平滑度,保证达到A级要求。

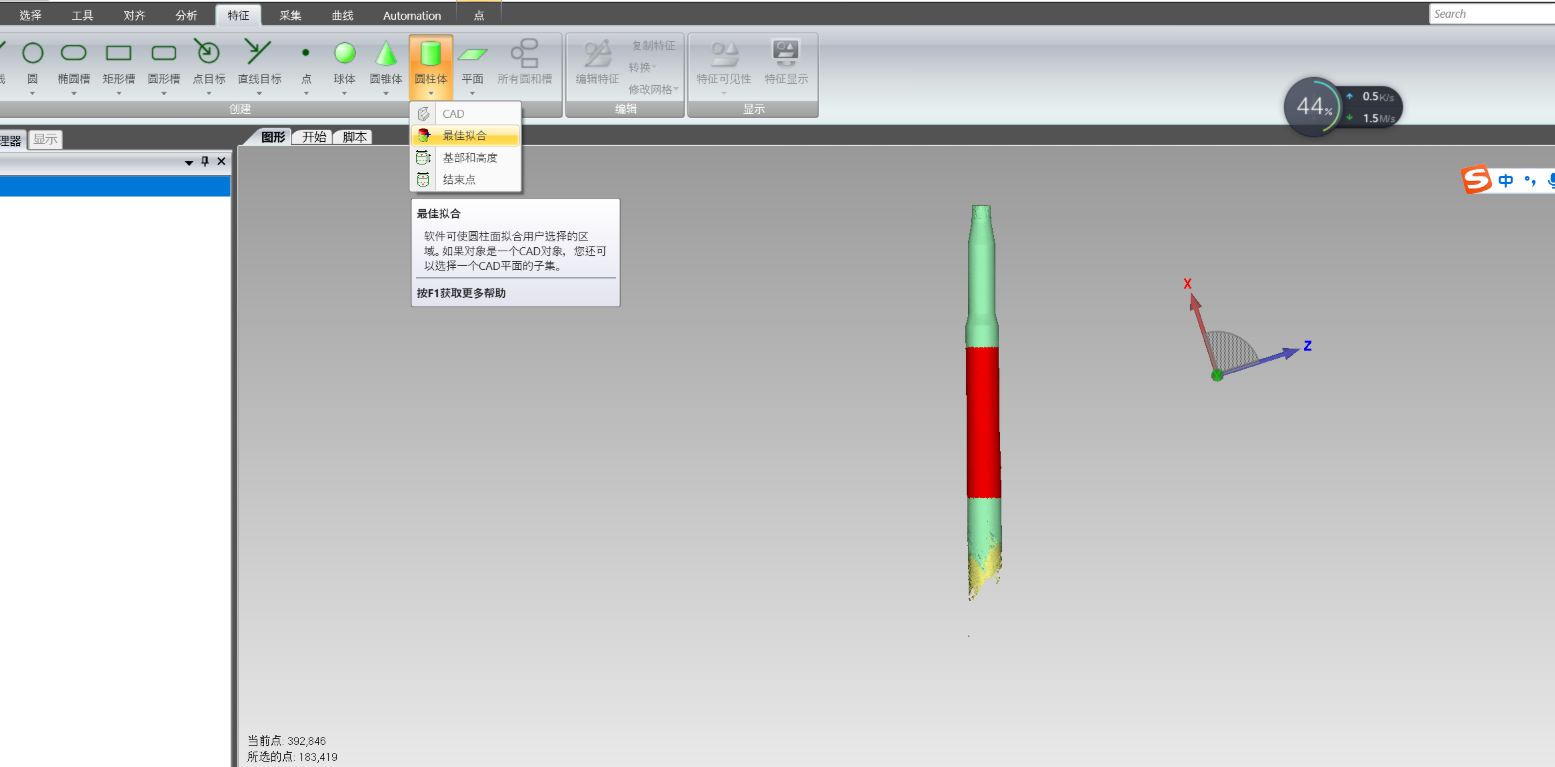

重建A级曲面

三、Geomagic重建A级曲面在实际应用中的注意事项

实际工业设计中,A级曲面的重要性非常高。比如汽车外壳,任何细微的波动都会被放大,严重影响美观和品质感。以下是一些具体应用中的注意事项和操作经验:

1、汽车设计中的A级曲面要求

汽车曲面讲究“高光”区域非常平滑,比如车门、发动机盖、保险杠这些地方。

建议曲面划分时,根据汽车表面的特征线条(如腰线、转折线)去进行分割,后续处理时可以精准控制曲率过渡。

2、消费电子产品的A级曲面

手机、平板等电子产品,曲面表面极其平顺,无论灯光怎么照,都不能有明显反光变形。

在Geomagic中进行A级曲面重建时,需要不断用曲率分析工具检测表面曲率变化,尽量保持曲率连续和平顺。

3、曲面重建常见问题的解决办法

曲面接缝明显:

解决办法:在Geomagic里使用曲率连续(G2)拼接,手动调整拼接区域的控制点。

表面波动、凹凸不平:

解决办法:逐步减少曲面控制点数量,用最少的控制点表达曲面,这样会更平滑。

曲面丢失细节:

解决办法:曲面分割时要精准一些,细节部分单独建立小曲面片,这样能保留更多细节。

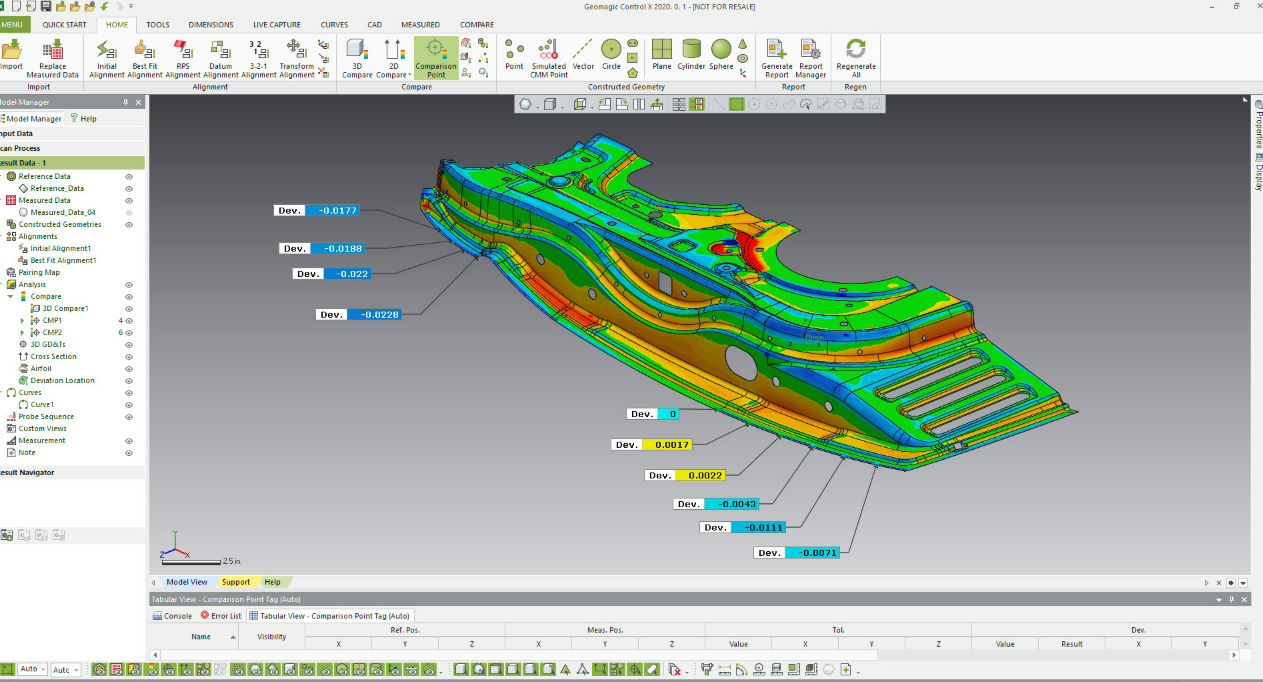

曲面重建常见问题

总结

今天我们具体聊了Geomagic如何划分曲面片和Geomagic如何重建A级曲面。在实际操作中,曲面片划分得越合理,后续的A级曲面重建就会越顺畅。Geomagic的软件工具非常丰富,只要掌握好曲面分割和曲率调整方法,就可以高效地完成各种高要求的逆向设计任务。希望这些技巧对你的实际工作有帮助,让你的曲面重建工作更顺手、更专业!
