Geomagic如何生成三角网格,Geomagic怎么优化网格质量

发布时间:2025-05-22 14: 25: 00

在用Geomagic进行三维建模时,生成三角网格和优化网格质量是两个特别重要的操作。生成三角网格就是把扫描数据或者点云数据转化成三维模型,而优化网格质量则是为了让模型看起来更平滑、更精细,减少噪声和错误。接下来,我就用简单易懂的方式,教你怎么用Geomagic来做这两件事。

一、Geomagic如何生成三角网格

在Geomagic里,生成三角网格就是把点云数据(比如3D扫描得到的数据)转换成三维面片模型。这个操作非常重要,因为只有先生成网格,才能对模型进行进一步的处理和分析。

(1)什么情况下需要生成三角网格?

3D扫描建模: 扫描得到的点云直接变成模型。

表面修复: 比如导入STL文件后,重建模型表面。

逆向工程: 将物体的点云数据转化为可以编辑的三维模型。

(2)怎么操作生成三角网格?

第一步:导入点云数据

打开Geomagic,选择文件 > 导入,选中你的点云文件(像.ply、.asc这样的格式)。

数据导入后,你会看到一个由无数点构成的模型。先看看有没有缺失点或离散点,如果有,可以稍微处理一下。

第二步:预处理点云

在生成网格之前,最好做一些预处理:

去噪: 清除掉那些孤立的点和杂点,防止后期网格变形。

简化: 如果点云密度太高,可以做一下简化,这样后面处理更轻松。

对齐: 如果有多个点云文件,比如上下两部分,要先对齐,防止生成的网格错位。

第三步:生成三角网格

点击菜单里的创建网格,选择三角网格。

在弹出的窗口里做一些基本设置:

密度:

高密度:模型细节多,比如雕塑扫描。

中密度:一般工业零件。

低密度:简单物体或快速预览。

平滑度: 选个中等值,既能保留细节,又不会太粗糙。

角度限制: 设置三角面片最大角度,比如45°,防止生成特别尖的三角形。

点“确定”后,软件会自动生成三角网格。

第四步:检查网格效果

旋转、放大模型,看看网格有没有错误,比如交叉面或空洞。

如果发现有破损,可以用自动修复或手动补洞来修补。

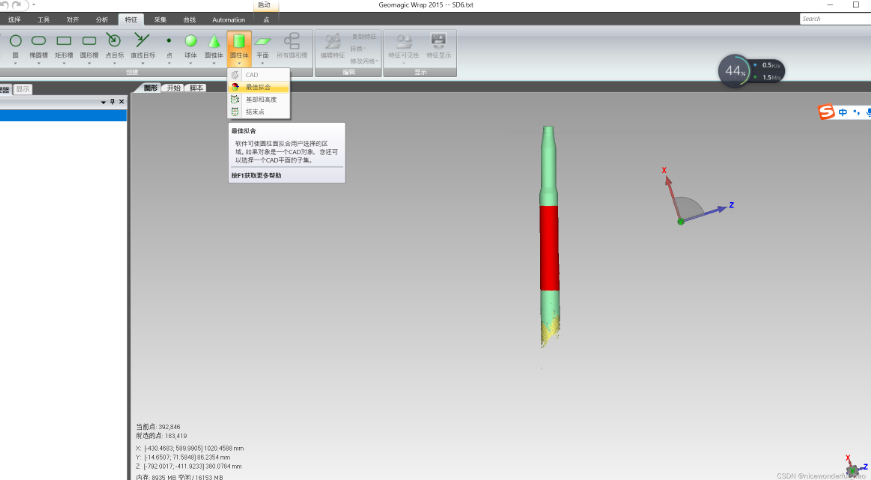

生成三角网格

二、Geomagic怎么优化网格质量

生成三角网格后,直接用的话往往不够理想,因为网格可能比较粗糙或者带有噪声。接下来,我们来聊聊怎么优化这些网格,让模型看起来更精细。

(1)网格优化的好处

去掉毛刺: 让表面更平滑。

减少冗余: 简化过密的网格。

提升模型精度: 修补破损和漏洞。

(2)网格优化的具体操作

第一步:平滑网格

打开平滑工具(通常在“网格编辑”菜单里)。

设置一些参数:

迭代次数: 一般3-5次,效果明显又不失真。

强度: 中等就好,太强会让模型变得软塌塌的。

保持特征: 勾选“保护锐角”,防止锐利边缘变圆滑。

应用平滑后,放大检查棱角和细节,确认没有被磨平。

第二步:去噪处理

点击去噪工具,选择“自动去噪”或者“滤波去噪”。

调整参数:

噪声阈值: 0.01-0.05.太小去不干净,太大细节丢失。

特征保护: 防止锐角和特征线被抹掉。

确认操作后,检查模型,看看有没有把小毛刺去掉。

第三步:修补孔洞

生成网格后,偶尔会有一些小缺口或破洞,这时候就要修补:

使用孔洞填补工具,让软件自动检测缺陷。

选择合适的补洞方式:

平面填充: 适合平坦区域。

曲面填充: 更贴合曲面,不会造成突兀。

检查补完效果,确认曲面没有变形。

第四步:简化网格

有时候网格过于密集,不利于后期处理,可以做一下简化:

选择简化工具,设置简化比例,比如30%-50%。

勾选保留特征,这样不会把棱角磨平。

简化后再检查一下形状和细节,看有没有失真。

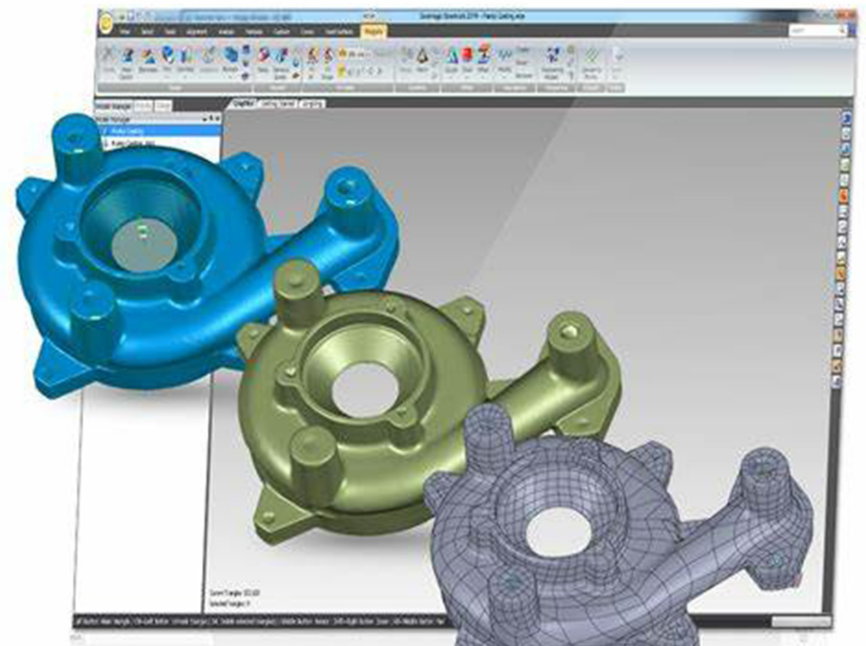

优化网格质量

三、优化网格的一些小建议

(1)逐步调整,实时查看

不要一次性改太多,调整一步就检查一次效果。

每次操作后都进行可视化预览,看是否存在明显误差。

(2)保存原始模型

在进行大规模调整前,先备份原始文件,避免出现不可逆修改。

可以用版本管理,保存不同阶段的模型文件。

(3)使用不同优化策略

高精度需求: 先平滑,再去噪,最后修补孔洞。

快速建模需求: 直接简化后平滑,减少操作时间。

优化网格

四、总结

在Geomagic中,生成三角网格和优化网格质量是制作高质量三维模型的重要环节。生成三角网格时,注意设置合适的密度和平滑度;优化网格时,记得逐步平滑、去噪和修补孔洞,这样才能让模型更加精准和稳定。

希望这些方法和技巧能帮助你快速掌握Geomagic的网格生成和优化,让模型制作更高效、更精准。
