Geomagic怎么处理三边面 如何用Geomagic设计复杂曲面

在三维建模和逆向工程领域，Geomagic始终是一款强大而专业的工具，尤其适用于点云处理、曲面重建和复杂几何建模。很多工程师在处理扫描数据时经常遇到“三边面”较多的模型，这些面片往往会影响后续建模精度与面片光顺度。而在曲面建模环节，如何用Geomagic构建出真实、光滑、符合工业需求的复杂曲面，更是提升设计质量的关键所在。本文将围绕“Geomagic怎么处理三边面，如何用Geomagic设计复杂曲面”展开，深入讲解具体操作细节，并在最后拓展一段关于Geomagic中如何简化网格结构的实用内容。

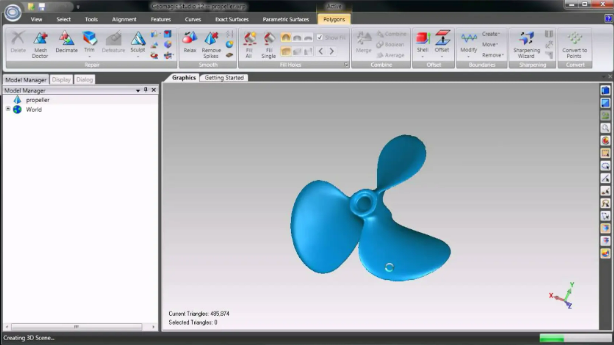

一、Geomagic怎么处理三边面

在导入STL或扫描得到的模型中，三边面是最常见的面片形式之一。虽然三角面可适应任意拓扑结构，但当三角网格密集或边缘不规则时，容易产生面片不连续、曲率突变或建模误差。Geomagic提供了多种方式优化处理这些三边面，提升模型质量。

1、识别并分析三边面分布

打开模型后，切换到Mesh模式；

通过菜单：Mesh>Inspect>Mesh Inspector；

系统会自动检测非流形边、交叉面、三角面分布等几何问题；

可启用颜色分布功能显示三边面密集区。

2、合并三角面构建四边面

虽然STL格式本身是三角网格，但通过Geomagic中对面片的操作，可以转换为更平滑的四边面结构，以便后续拟合曲面。

使用菜单：Mesh>Remesh；

选择“Uniform Remesh”或“Adaptive Remesh”；

设置目标三角面尺寸与等高权重；

勾选“Create Quads if possible”，系统会尝试将规则区域转换为四边面。

3、修复三边面边界和缺陷

对于边缘破碎的三边面区域，可使用“Fill Holes”工具；

设置自动或手动填补模式；

结合“Bridge”功能连接边界三角面；

若存在自交或翻面三角面，可通过“Flip Normals”统一方向。

4、使用“Smooth”平滑面片

菜单：Mesh>Optimize>Smooth；

设置迭代次数和光顺程度；

建议开启“Preserve Edge”选项以保护关键边缘特征。

通过以上操作，Geomagic能有效处理大批量三边面构成的扫描网格，改善模型的几何连贯性，为后续的曲面设计打下基础。

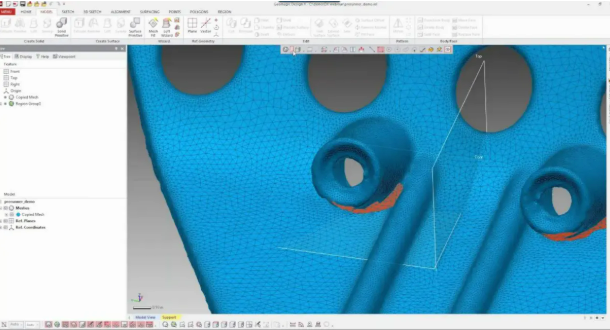

二、如何用Geomagic设计复杂曲面

复杂曲面是指那些包含自由曲率、非规则结构或多重连续性的几何形态，Geomagic提供了一整套从点云拟合、曲面生成到面片连接的建模工具。正确掌握这些工具使用方法，能够将扫描数据高质量转化为可用的工业模型。

1、曲面拟合前的准备

清理并优化点云数据；

使用“Noise Reduction”去除浮点或背景误差；

进行初步网格重建，并修复漏洞或冗余面片。

2、提取骨架线作为建模基础

菜单：Modeling>Extract Curves；

选择断面方向生成截面线；

可根据模型复杂度，设置等距截面或关键区域手动绘制；

这些骨架线可作为后续曲面拼接路径使用。

3、构建网状曲面

使用：Modeling>Fit Surface；

选择前面构建的线条或网格点作为拟合基础；

设置拟合精度、曲率保留等级；

可启用“Fairing”功能自动平滑，防止出现褶皱或断裂面。

4、拼接曲面为完整实体

使用Surface>Merge或Stitch功能；

多片曲面接缝处如存在不连续区域，使用“BlendSurface”连接；

可设置G1（切线连续）或G2（曲率连续）标准；

处理完成后导出为STEP、IGES等通用格式，进入CAD系统。

5、复杂曲面设计建议

面片数量不宜过多，建议使用分块建模并分区优化；

对有边角倒圆需求的模型，结合“Fillet”功能操作；

确保边界完全封闭，便于后续实体化处理。

Geomagic对复杂曲面的处理不依赖传统草图方式，而是通过实际形态数据驱动，使其成为逆向工程中最具效率的解决方案之一。

三、Geomagic如何简化网格结构提高处理效率

大型点云或高精度网格常常带来处理效率下降、内存负担重、软件卡顿的问题。因此在不影响模型精度的前提下，合理简化网格结构是一项重要工作。

1. 简化网格功能入口
2. 菜单：Mesh>Reduce；

可选择“Percentage”方式简化，如减少至原始面片数的40%；

或使用“Target Face Count”设定具体目标面片数量。

2、自动保持细节的简化算法

勾选“Preserve Features”选项，系统自动检测并保留锐角、边缘特征；

启用“Adaptive Reduction”方式，在平坦区域大幅简化，复杂区域保留精度；

对颜色贴图模型，可开启“Preserve Texture UV”。

3、简化前后对比检查

使用菜单：Tools>Inspect>Deviation；

分析简化前后误差值是否在接受范围；

若最大偏差超过0.05mm，建议微调简化参数。

4、简化后优化建议

对简化后的模型执行“Smooth”光顺操作；

最后保存为轻量级STL、OBJ等格式，方便下游使用；

建议保存多个版本便于灵活调用。

这一系列网格简化方法，不仅提升了Geomagic建模的整体响应速度，还能确保在大规模数据处理时依旧稳定运行，特别适合体积庞大的扫描任务或复杂工程件建模。

综上，从“Geomagic怎么处理三边面”到“如何用Geomagic设计复杂曲面”，再扩展到“网格简化处理技巧”，构建了一套完整的扫描数据处理与模型建模优化流程。合理运用这些方法，不仅能大幅提升工作效率，还能输出更高质量的工程模型，提升产品开发精度与速度。
