Geomagic如何对齐多视角扫描 Geomagic怎么优化扫描精度

发布时间:2025-06-28 09: 00: 00

在实际的三维扫描作业中,为了完整覆盖复杂物体的各个面,经常需要从多个角度进行扫描,然后在Geomagic中进行多视角数据的配准和整合。与此同时,扫描精度的高低直接影响到后续建模质量,如何在Geomagic中进一步优化扫描数据也是关键步骤。围绕“Geomagic如何对齐多视角扫描Geomagic怎么优化扫描精度”这一核心主题,本文将结合具体操作方法与注意事项展开详尽讲解,并在最后补充关于如何在Geomagic中进行扫描噪点过滤的技巧,提升整体模型质量和工程可用性。

一、Geomagic如何对齐多视角扫描

在使用Geomagic处理多视角扫描数据时,常用的方法是“初始粗对齐+精细对齐”的双阶段操作。目的是将不同角度获得的点云或网格数据,通过算法校准到统一坐标系下,实现完整模型的构建。

1、粗对齐操作

打开多个扫描文件:将所有视角的点云或网格导入Geomagic Studio或Wrap;

菜单路径:Tools>Align>Manual;

在“移动对象”和“参考对象”中,手动选择三组以上的配准点位;

系统根据选点计算粗略的变换矩阵;

点击Apply应用初始配准;

可使用“Transform>Rotate/Translate”进行微调。

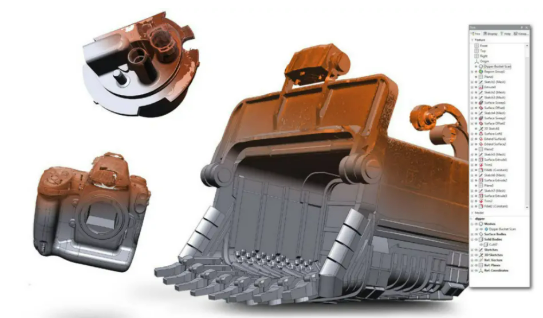

对齐多视角扫描

2、精对齐操作

菜单路径:Tools>Align>Best Fit;

自动识别两组对象的重合区域,执行ICP算法进行高精度对齐;

建议配合“View>Show Overlap”观察配准误差;

操作完成后可保存对齐矩阵或将多个对象合并。

3、配准建议与注意事项

建议先配准两个视角,再逐步叠加其他视角数据,防止累积误差;

如果扫描目标具有重复特征,建议使用颜色贴图辅助判断匹配准确性;

点云过于稀疏时,配准效果不佳,应在采集阶段提高点密度。

4、合并多个视角数据

菜单路径:Tools>Merge;

选择多个已经对齐的对象,设定融合重叠区域的优先级;

可启用“Smart Merge”自动保留密度更高的数据点;

完成后生成统一的三维模型供后续操作。

通过这一系列配准流程,Geomagic能够将多个视角的扫描结果精准整合,尤其适用于复杂结构如齿轮、雕塑、机械零部件的完整建模需求。

二、Geomagic怎么优化扫描精度

优化扫描精度不仅仅是在采集阶段依赖扫描仪器参数设置,更多时候是通过Geomagic对导入的数据进行精细处理与重构,去除误差、统一密度、提升细节还原能力。

1、重建网格提升数据质量

打开点云数据后,执行菜单Mesh>Construct Mesh;

选择算法类型如“Sharp Edge Preserved”以保留几何边缘;

设置三角网格大小与平滑度,控制细节与计算时间平衡;

若扫描数据密度不足可先执行Upsample再构网格。

2、网格优化操作

菜单路径:Mesh>Optimize;

可选择以下几项:

Remesh:统一三角网格大小,修正局部密集不均问题;

Reduce Noise:降低扫描时因光照、表面反光产生的锯齿误差;

Smooth Surface:对网格曲面进行自然过渡平滑处理;

调整处理强度时注意不要损失重要特征线条。

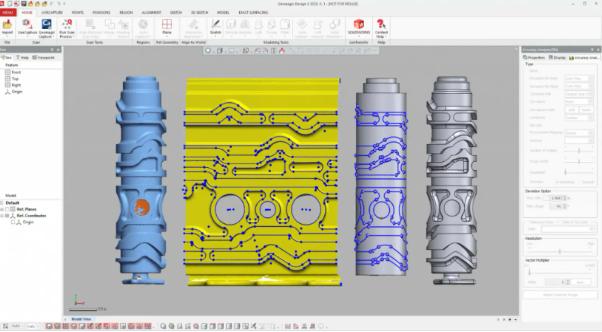

优化扫描精度

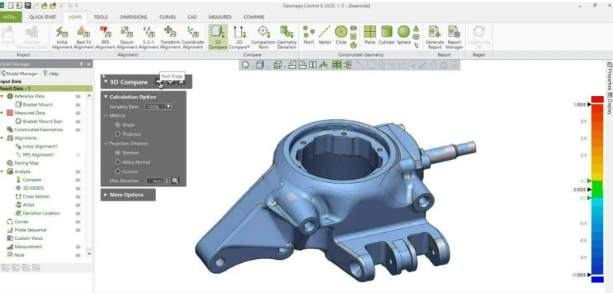

3、精度验证与误差检查

使用菜单Inspect>Deviation:

对比多个对齐后模型之间的误差;

可设置误差阈值自动上色标注;

导出误差报告辅助后续修正。

4、融合多组点云优化结果

若不同扫描组重叠部分存在微小偏差,可采用SmartFusion技术进行融合处理;

路径:Tools>Point Cloud>Merge Point Clouds;

调整重叠容差,系统会保留最优密度区域并自动修正接缝。

通过这些处理,Geomagic能大幅度提升模型的还原度和工程可用性,为后续CAD建模、逆向设计或三维打印打下坚实基础。

三、Geomagic如何去除扫描噪点数据

在实际应用中,扫描数据往往不可避免包含一些漂浮点、错误片段或者因设备精度限制带来的边缘毛刺。为了在建模阶段提高数据清洁度,Geomagic提供了多种噪点清理手段。

1、自动去噪点功能

路径:Edit>Noise Reduction;

设置阈值,系统自动剔除与主要区域距离过远、面积过小的点;

建议设置多次递减阈值,逐步处理小片段。

2、手动去除悬浮噪点

使用“Lasso Selection”工具圈选疑似异常点;

右键>Delete,即可精确清除孤立片段;

特别适用于背景扫描入误区域。

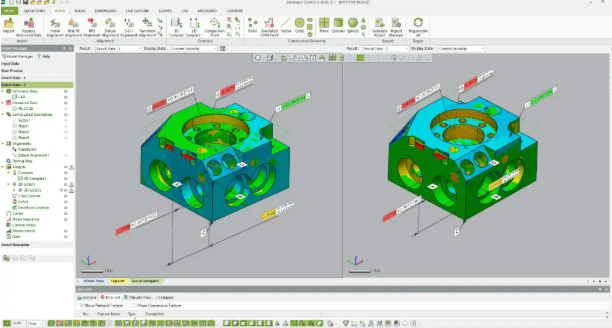

去除扫描噪点数据

3、筛选面积或密度异常区域

路径:Tools>Select by Criteria;

设定面积、点数、边界长度阈值;

批量选择满足条件的噪点区域并删除。

4、数据清理后的建议操作

执行一次“Remesh”重构网格,确保边界封闭;

可进行“Fill Holes”填补缺失片段,提升模型完整度;

最后导出为STL、OBJ、PLY等通用格式备份清洗后的高质量数据。

综合以上内容,围绕“Geomagic如何对齐多视角扫描Geomagic怎么优化扫描精度”这两个核心问题,从实际配准操作到精度优化处理,再到噪点清理扩展,全流程构建了一个完整的高质量三维建模数据预处理框架。掌握这些技巧后,用户在应对复杂工程建模或精细逆向设计时将更加得心应手。
