Geomagic导入stl没有东西 Geomagic怎么将stl文件导出

发布时间:2025-06-26 14: 34: 00

在三维逆向建模或3D扫描数据处理的工作中,STL格式作为中间交换文件广泛用于不同软件之间的模型交互。而在实际使用Geomagic系列软件(如GeomagicWrap、Studio、DesignX等)时,不少用户会遇到一个问题:明明导入了STL文件,但界面上却什么都看不到。另一方面,完成修复或建模后的导出步骤也至关重要,尤其是在确保模型格式与精度匹配目标软件时。本文围绕“Geomagic导入stl没有东西,Geomagic怎么将stl文件导出”为核心,详细拆解出现导入空白的原因、对应解决办法以及STL导出过程中的具体设置流程,并扩展讲解Geomagic中常见的点云预处理操作技巧,便于用户掌握整个建模流程的细节控制。

一、Geomagic导入stl没有东西

当用户在Geomagic中导入STL文件但界面却一片空白,通常不是文件本身损坏,而是以下几个设置因素导致模型未被正确显示:

1、模型比例单位不匹配

Geomagic默认使用毫米(mm)为单位,但许多STL文件在输出时采用英寸或其他单位制;

解决方式是在导入STL文件时勾选“Import Settings”选项卡,手动将单位设置为与原始建模软件一致的单位;

若导入后仍看不到模型,可尝试使用“Fit View(Ctrl+F)”自动缩放视图。

2、模型位移或尺度异常

某些STL文件中包含了极大或极小的坐标值,导入后模型可能偏离视口;

可使用“View>Zoom All”强制重置视角;

若确认是尺度问题,可在导入后使用“Transform>Scale”命令按比例缩放(如×1000等)。

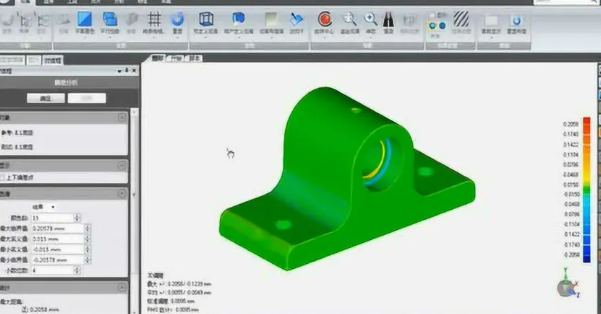

导入stl没有东西

3、图层未激活或被隐藏

Geomagic可能在多个图层中存储数据,若当前图层未激活,导入的模型不会显示;

检查右侧“Model Manager”,确认是否存在被导入的对象,并确认其处于“Visible”状态;

同时检查是否被置于某个Group中,需要展开树形目录逐一核查。

4、文件格式错误或损坏

使用文本编辑器(如Notepad++)打开STL文件,确认是否是有效ASCII或Binary格式;

如发现文件大小为0或内容异常,建议重新导出源模型;

也可尝试在Meshlab等工具中重新保存为标准STL后再导入Geomagic。

在排查以上问题后,配合调整视角、单位和图层显示,大多数“导入无物”的问题都可顺利解决。

二、Geomagic怎么将stl文件导出

完成点云处理、网格修复或实体建模后,将成果导出为STL格式用于3D打印或进入CAD系统,是Geomagic用户最常用的功能之一。导出时应注意数据类型、精度设定和文件兼容性等问题。

1、选择要导出的对象

打开“Model Manager”窗口,勾选目标网格模型或实体模型;

若模型有多个组件,可使用“Combine”工具先进行合并,避免导出碎片化文件。

2、启动导出命令

点击菜单栏“File>Export>SaveAs”;

在弹出的文件对话框中选择“STL(\.stl)”作为导出格式;

命名文件并选择导出位置,点击“Save”。

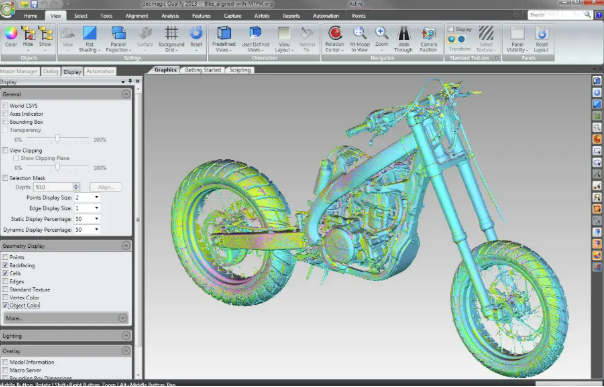

stl文件导出

3、设置导出选项

出现“Export Options”设置窗口后,需注意以下参数:

文件类型选择:Binary或ASCII,建议使用Binary减少文件体积;

单位设置:确保导出的单位与目标设备匹配;

分辨率控制:通过“Chord Height”和“Angle Tolerance”调整三角面精度,值越小模型越细致;

修复选项:勾选“Fill Holes”或“Checkf or Watertight”以提升模型完整性。

4、导出后的验证

可使用外部查看器(如Meshmixer、Fusion360)检查导出效果;

特别是在打印前,需确认模型无翻面、孔洞、重复面等问题;

如果模型过大,建议使用“Decimate”功能降低面数后再导出,以提升打印效率。

通过合理设置导出流程,Geomagic生成的STL模型可广泛兼容主流3D打印软件与CAD平台。

三、Geomagic点云怎么去除噪点并优化边界线

在STL导入、编辑、再导出过程中,模型干净程度直接影响后续工作效率。很多STL文件是由3D扫描设备生成,点云数据中往往包含大量浮点、杂点和扫描错误。借助Geomagic的预处理功能,可以高效提升模型质量。

1、噪点清除

使用“Edit>Delete>Noise”功能,系统会自动识别边缘区域的悬浮点;

可设置最大允许距离、最小组数量等阈值,提高清除精准度;

建议开启“Preview”模式,观察删除效果后再执行。

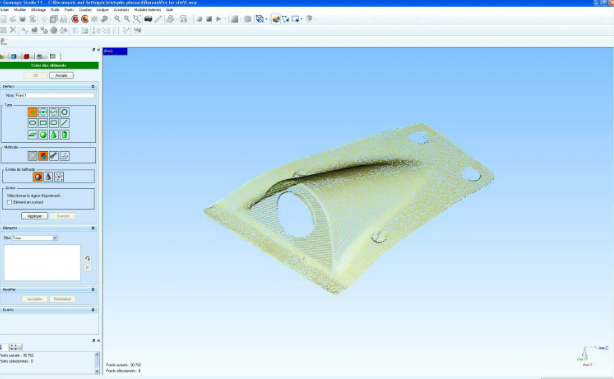

点云怎么去除噪点

2、网格平滑

若模型表面锯齿感强,可使用“Smooth Mesh”工具;

选择网格后设置强度参数,推荐从“0.1\~0.3”开始测试;

适度平滑可提升模型曲面质量,但过度可能丢失细节。

3、边界优化

对边缘封闭不严密或存在锯齿的模型,可使用“Fill Holes”功能;

对不规则边界线,可使用“Remesh”重构三角面;

也可通过“Polygon Reduction”手动控制关键区域的边界密度。

通过这些操作,用户可在Geomagic中打造干净、规则、可用性高的网格模型,进一步提升STL导入导出全过程的质量。

综上所述,无论是解决“Geomagic导入stl没有东西”的显示问题,还是“Geomagic怎么将stl文件导出”时的格式设置,只要用户掌握了单位校准、图层可视化、模型定位与导出参数配置等关键步骤,整个建模流程都能顺利进行。结合点云预处理等技巧,还能让模型质量更上一个台阶。
