Geomagic如何划分曲面片 Geomagic如何重建A级曲面

发布时间:2025-06-09 16: 58: 00

在复杂曲面建模与工业级逆向工程中,Geomagic软件因其强大的点云处理与面片建模能力,成为诸多汽车、模具、医疗行业的首选工具。而在曲面建模阶段,“曲面片划分”和“A级曲面重建”是最关键的两步,直接影响模型的光顺性、可控性与后续CAD系统的兼容性。那么,Geomagic如何划分曲面片 Geomagic如何重建A级曲面?本篇文章将围绕这两个核心问题,系统讲解建模思路、操作步骤与实际应用策略。

一、Geomagic如何划分曲面片

所谓曲面片划分,是指将点云或三角网格模型合理分区,形成结构清晰、逻辑统一的“面片分布图”,为后续曲面拟合与重建打好基础。一个高质量的曲面片划分,必须满足拓扑合理、边界清晰、面积适中、无重叠冗余等要求。

1. 载入并处理三角网格模型

启动Geomagic Wrap或Geomagic Design X;

打开原始点云数据或STL模型(.stl、.obj、*.asc 等);

使用“Remesh(重建网格)”工具对模型进行网格优化,消除杂点、细化面片,提高划分稳定性;

使用“Fill Hole”功能补全孔洞,以免在曲面划分时形成断裂。

2. 进入面片划分模块(Region Group)

在菜单栏选择:

Polygons → Segment → Auto Segment(自动面片划分);

系统会依据曲率、法线变化与边界角度,自动将模型划分为若干逻辑区域;

每个区域即代表一个可建曲面片的“种子区域”;

若结果不理想,可手动使用“Merge Regions(合并区域)”或“Split Regions(分割区域)”工具进行调整。

3. 手动微调面片分布

对于大型曲面,可用“Split Region By Curve”功能沿辅助曲线将区域一分为二;

使用“Smooth Boundary”功能平滑边界线条,避免曲面收缩;

利用“Paint Selection”工具对边缘模糊区手动选区,精细控制;

建议一个大曲面不超过5–8个区域,以便后续做G1/G2连续曲面拼接。

4. 生成草图边界与拟合曲线

选择面片边界 → 使用“Extract Contour Curve”提取轮廓线;

可导出为 CAD 曲线用于 Rhino、SolidWorks、NX 等后续建模;

每个面片应确保边界闭合且不自交。

这样就完成了一个符合逆向建模逻辑的曲面片划分过程,准备进入曲面构建阶段。

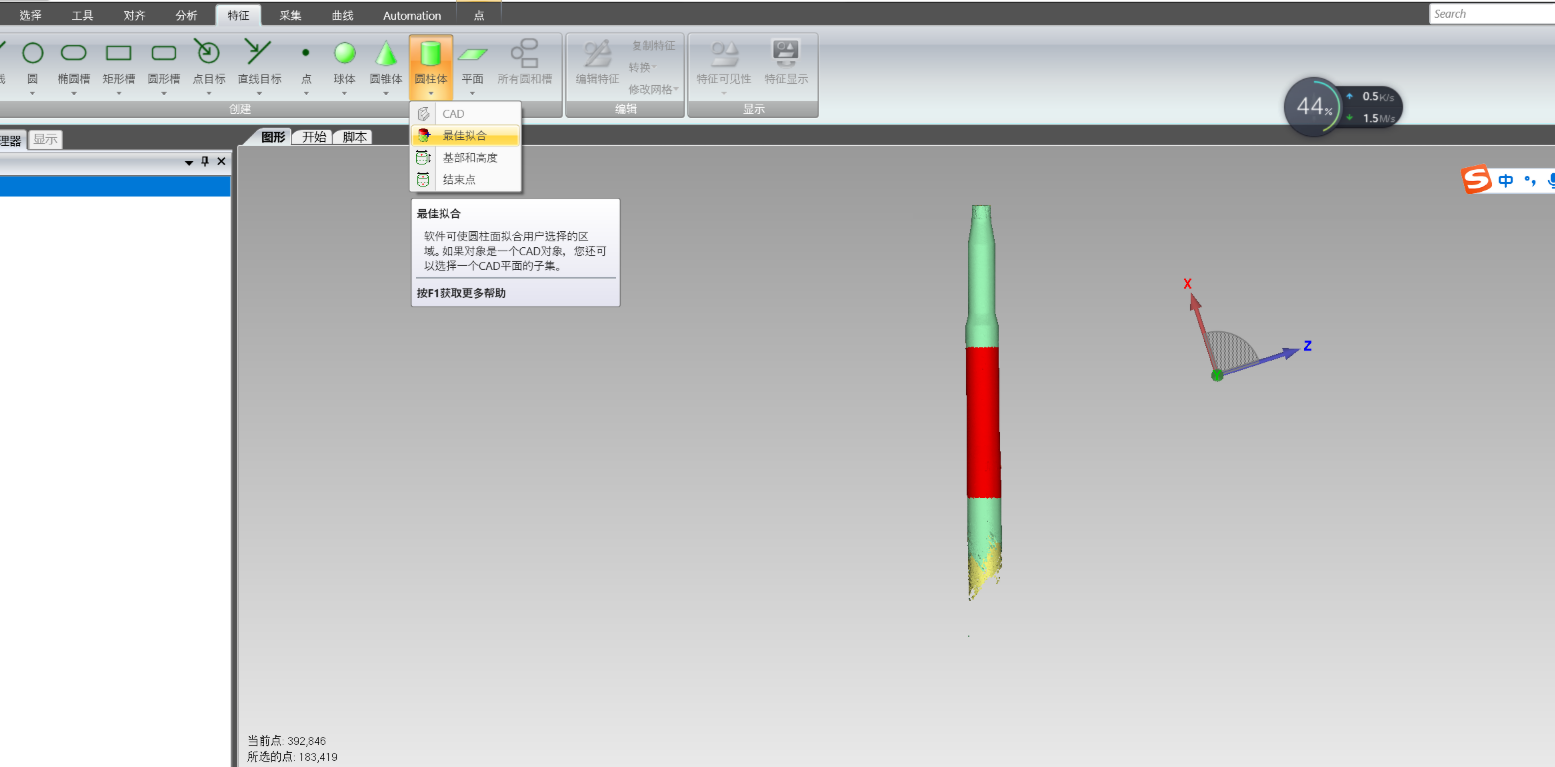

划分曲面片

二、Geomagic如何重建A级曲面

A级曲面,广泛应用于汽车外壳、家电塑胶面板、高端模具等领域,要求表面光顺、无折线、反射连续,甚至达到镜面级别的曲率连续性(G2/G3连续)。在Geomagic中,借助其NURBS拟合与高阶曲面重构工具,可以实现精准的A级曲面建模。

1. 从面片创建NURBS曲面

选择划分好的面片 → 点击“Fit Surface to Region”;

在弹出窗口中选择:

“Degree” 设置为 3 或 5(高阶曲线更易实现A级质量);

“Continuity” 设置为 G1(切线连续)或 G2(曲率连续);

系统将自动在面片内部生成控制点网格与NURBS曲面;

对于重要外观面,建议手动调整控制点布局,提高可控性。

2. 曲面拼接与连续性检查

使用“Surface Tools → Stitch Surface”命令将多个NURBS面合并成整体;

勾选“Check for Gap/Continuity”检测间隙与连续性;

若存在不连续区域,可返回控制点调整,或使用“Surface Blend”工具进行G1/G2过渡建面。

3. 反射分析与光顺检查

在“Analysis → Zebra Stripe”中开启反射条纹模式;

查看曲面过渡处是否出现断裂、跳线、突变;

若反射光流线顺滑无断点,即为A级曲面特征;

可辅助使用“Curvature Comb”工具查看曲率波动,确保平滑流线。

4. 导出CAD格式用于制造设计

点击“Surface → Export to CAD”;

支持导出IGES、STEP、Parasolid等标准格式;

在CATIA、UG、Creo等软件中继续细化细节、添加结构特征。

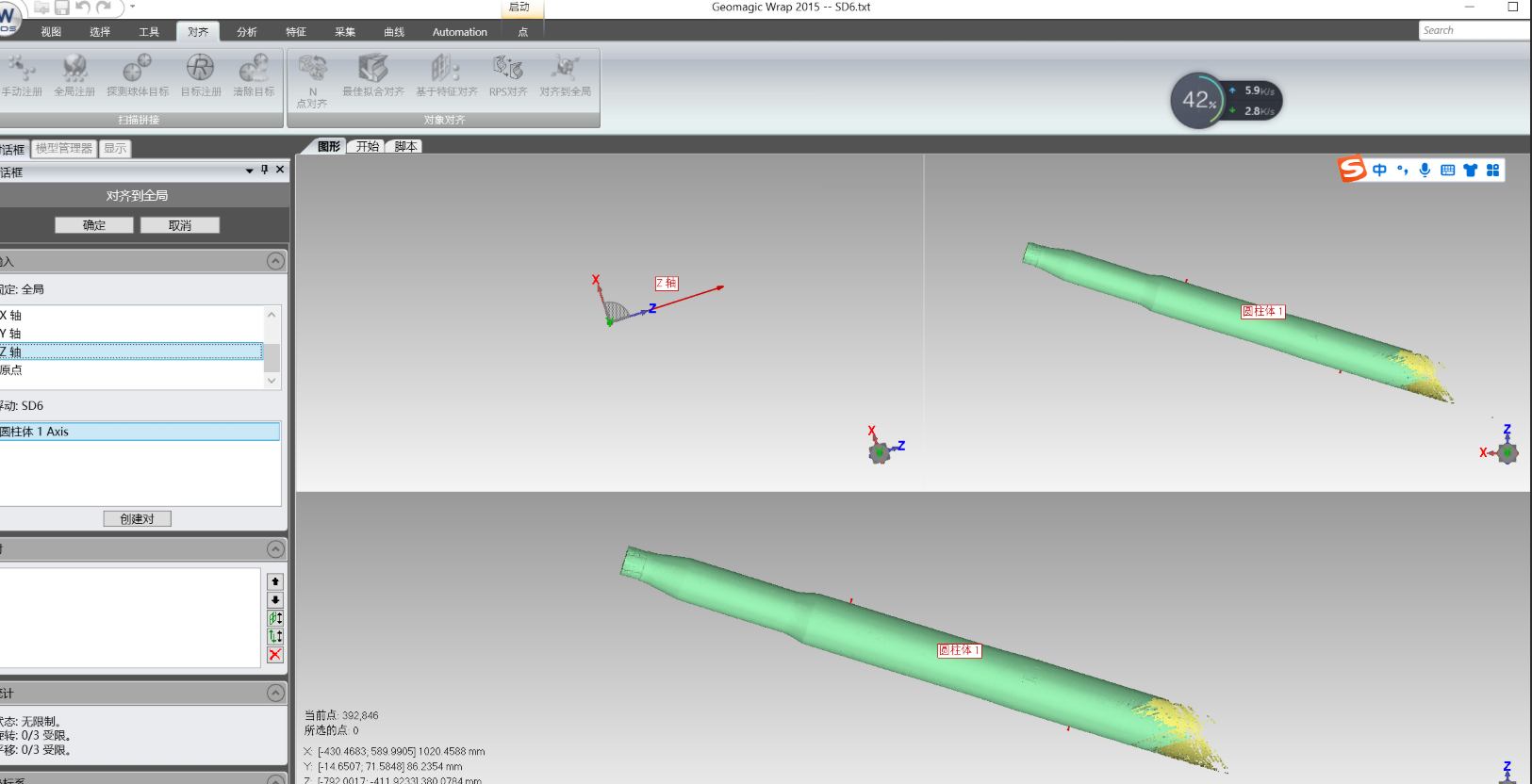

重建A级曲面

三、曲面划分与A级重建中的实用建议

要真正用好Geomagic进行专业建模,仅靠按钮是不够的,还需要理解曲面逻辑与工业需求之间的桥梁:

1. 避免面片过多或过密

面片数量过多会导致控制点冗余、计算量大;

建议根据曲率分布分段,非均匀分布面片,精度更高;

曲面间距建议以控制点不重叠为原则,确保数学稳定性。

2. 反复检测连续性

不要以为“合并曲面”就是连续,反射分析和曲率分析必不可少;

若未来用于镜面喷涂或注塑模具,务必使用Zebra分析检验。

3. 结合Rhino等软件进一步调优

Geomagic擅长建基础曲面框架;

Rhino可进一步优化控制点,细化接缝、实现超高光顺性;

推荐“Grasshopper + Zebra + VSR”插件组合做最终外观检查。

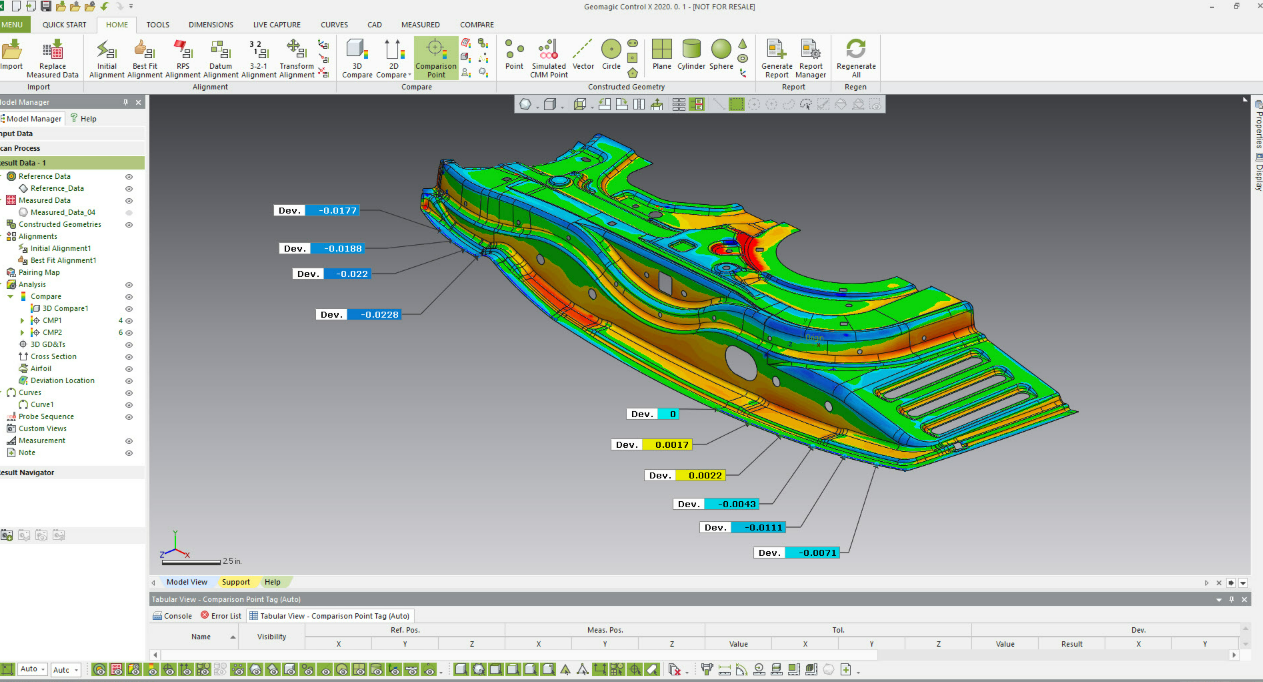

曲面划分

总结

本文围绕“Geomagic如何划分曲面片 Geomagic如何重建A级曲面”这一主题,从曲面片的逻辑划分、手动优化技巧,到NURBS曲面的拟合方法、连续性检查与A级质量判断,完整讲解了Geomagic在工业建模中的高阶用法。

无论你是在进行汽车面板的逆向重建,还是家电壳体的结构外观还原,只要掌握了上述操作与分析流程,Geomagic就能帮助你高效实现从点云到CAD的高质量建模闭环,真正把“复杂曲面建模”变成标准化、可控的工程流程。
