Geomagic逆向建模效率低怎么办 Geomagic如何实现模具逆向改造

发布时间:2025-06-09 16: 56: 00

很多朋友在使用Geomagic做逆向建模时,经常觉得效率低下,明明模型看起来很简单,却花了很多时间还得不到理想效果。此外,针对模具逆向改造,如何快速实现模型优化和结构调整,也是大家经常遇到的问题。今天我们就具体聊一聊Geomagic逆向建模效率低怎么办,以及Geomagic如何实现模具逆向改造,希望能帮你提高实际操作的效率。

一、Geomagic逆向建模效率低怎么办?

使用Geomagic进行逆向建模,效率低下主要体现在几个方面:处理数据慢、模型反复修改、细节过多导致操作卡顿等。解决这个问题,主要可以从数据预处理、建模策略和操作习惯三个方面入手。

1、为什么Geomagic建模效率低?

数据太大:扫描数据量巨大,软件加载和处理慢,甚至卡顿。

过度依赖自动功能:自动重建曲面效果差,反复修改浪费时间。

操作流程混乱:无明确操作顺序,频繁返工,重复劳动太多。

2、如何提高Geomagic逆向建模效率?

方法一:优化前期数据

在Geomagic建模之前,先使用软件的数据预处理功能,如:

减面(Decimate):合理降低面片数,比如减少30%-50%。

去噪(Noise Reduction):移除扫描杂点和噪声。

补洞(Fill Holes):修补缺失的模型区域。

提前优化好模型,能大幅减少后期建模压力和时间。

方法二:明确建模步骤,避免反复

建立清晰的操作步骤,可以显著提高建模效率:

步骤1:数据预处理(去噪→减面→补洞)

步骤2:特征线提取(先明确明显的轮廓线和边界线)

步骤3:曲面划分(按照特征线将模型划分成合适的曲面片)

步骤4:曲面重建(自动曲面为主,手动曲面为辅)

步骤5:模型细节修整(最后才做局部调整和细节优化)

避免来回跳步骤,这样能明显降低反复修改的情况。

方法三:自动与手动结合,灵活建模

自动功能不能全部信赖,但也不能完全舍弃。

一般推荐“自动生成曲面→手动调整曲线和曲面”的模式:

先用自动曲面生成大致形状;

再使用手动构建曲面(Manual Surface)局部调整;

最终得到满意的效果后再导出CAD格式。

二、Geomagic如何实现模具逆向改造?

在模具设计领域,Geomagic被广泛应用于逆向改造,比如对现有模具进行修复、改良或者增加新功能。但模具逆向改造难点在于精度要求高,曲面形态复杂,稍不注意就会导致修改失败或精度损失。

1、模具逆向改造的难点:

数据精度要求高:模具精度一般很高,要求改造时不能有明显误差。

曲面结构复杂:模具通常有复杂的曲面特征,尤其在转角、过渡、凹槽处更难处理。

原始CAD数据缺失或不完整:很多模具没有原始设计数据,只能靠扫描数据重建。

2、Geomagic模具逆向改造的具体方法

方法一:模具扫描与数据精修

第一步:精密扫描

用高精度扫描设备,扫描模具表面,获得详细的三维数据。

第二步:数据导入Geomagic

数据导入后,先进行去噪和修复,去除无效数据,确保数据精度。

第三步:数据优化

用减面工具适当减少数据密度,保持精度同时提高软件运行效率。

方法二:曲面片合理划分

第一步:特征提取

在Geomagic里用特征提取工具,识别模具上的棱角、边界、拐点等重要特征线。

第二步:划分曲面片

根据提取的特征线,把模具划分成多个合理的曲面片。

技巧:

曲面片边界线要顺着模具的流线走,避免出现不必要的尖角和复杂接缝。

方法三:高精度曲面重建

自动曲面初步重建

用Geomagic的**自动曲面重建(Auto Surface)**快速生成基础曲面。

手动曲面优化

使用曲面编辑工具(如控制点拉伸、曲率调整),手动调整曲面精度和曲率连续性。

局部修改

如模具需要增加或改变结构,用手动编辑工具逐步精细调整,保证整体的高精度。

方法四:模具结构修改和功能新增

模具改造中经常要对原结构进行调整或新增细节。

在Geomagic中,利用精细曲面编辑,如添加新的凹槽、孔位,或者修改曲面轮廓。

修改完成后,再次用曲率分析工具确保改造区域曲率连续和平顺,保证模具性能不受影响。

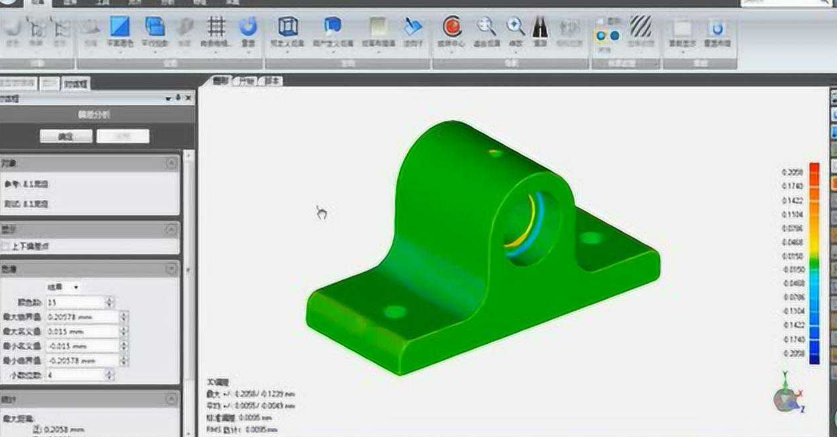

模具逆向改造

三、模具逆向改造的实际应用与案例分析

在实际工业应用中,Geomagic模具逆向改造主要用于以下几个方面:

1、模具磨损修复:

一些老旧模具经过长期使用后出现磨损,影响产品精度。

用Geomagic扫描模具表面,重建曲面,精确计算磨损程度,再用手动曲面重建工具恢复原始形态,实现快速修复。

2、模具结构升级:

模具使用中发现某些结构不合理或需要增加功能时,可以使用Geomagic进行扫描和曲面重建。

通过手动调整和新增结构,比如增加导向槽或加强筋,实现模具性能提升和寿命延长。

3、模具复制与快速制造:

当原始模具数据丢失,可以用Geomagic扫描得到的精确数据进行快速复制,极大降低了生产停滞风险和重新设计成本。

实际案例表明,通过Geomagic逆向改造后的模具,不仅提高了制造精度,还大大缩短了生产周期,降低企业成本。

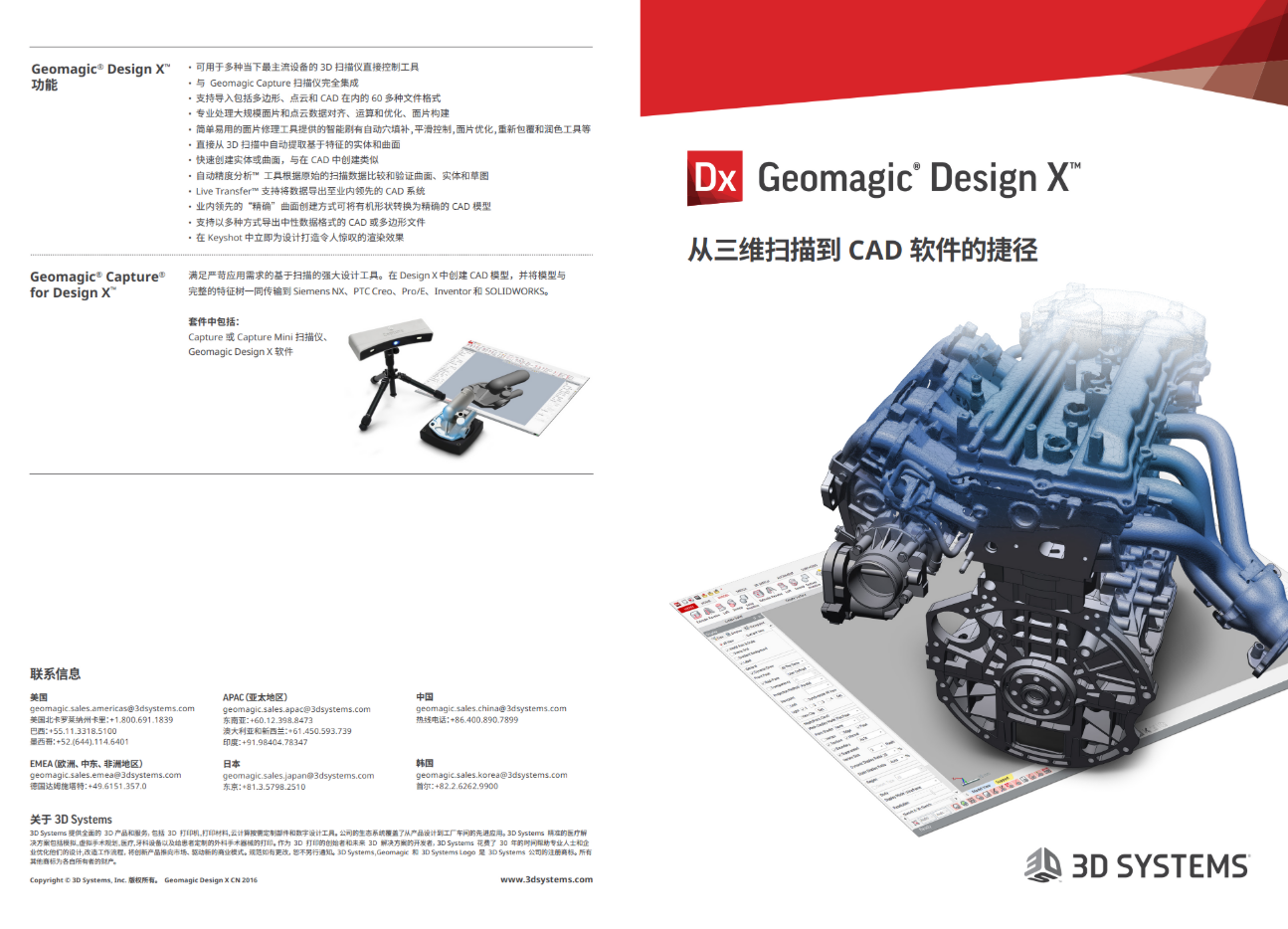

重建曲面

总结

今天我们详细聊了Geomagic逆向建模效率低怎么办以及Geomagic如何实现模具逆向改造。提高Geomagic建模效率的关键是优化数据、明确建模步骤,并且自动和手动工具灵活结合。模具逆向改造要特别注意数据精度,曲面划分要合理,曲面重建要精细。希望这些经验技巧能帮到你,让你的逆向建模工作更顺畅、更高效!
