Geomagic如何简化复杂模型 Geomagic如何导出CAD模型

发布时间:2025-05-23 09: 00: 00

在逆向工程和三维建模中,Geomagic凭借其强大的网格处理和曲面重建能力,成为不少工程师和设计师的首选。然而,模型一旦复杂,面片数过多,软件操作就会变得卡顿,甚至导出CAD时还容易出现格式丢失、模型破损等问题。因此,如何简化复杂模型和高效导出CAD模型,成了许多人头疼的难题。今天我们就来聊聊,Geomagic如何简化复杂模型,以及Geomagic如何导出CAD模型。

一、Geomagic如何简化复杂模型

在实际操作中,使用Geomagic打开高密度点云或复杂扫描模型时,经常会遇到卡顿或者操作不灵的问题。这种时候,对模型进行简化是必不可少的。

1. 模型简化的必要性

模型过于复杂,会导致:

软件响应缓慢:尤其是操作旋转、缩放或编辑时,体验极差。

硬件压力大:CPU和显卡占用率高,甚至直接崩溃。

导入其他软件困难:CAD、SolidWorks等无法加载大文件,或者加载速度过慢。

加工误差大:过多的面片可能导致数控加工时误差增大,无法保证精度。

2. Geomagic简化复杂模型的方法

方法一:使用减面工具(Decimate)

打开Geomagic,将扫描数据导入。

选择“网格(Mesh)”菜单,点击“减面(Decimate)”。

在设置窗口中调整参数:

面片数量:直接输入需要保留的面片数,比如减少到原来的50%。

简化比例:输入百分比,比如50%,可以先预览效果。

确定后,软件会自动减少面片数量,同时保留模型的整体形态。

注意: 减面后,仔细检查关键细节,如孔洞和边缘,防止模型失真。

方法二:手动优化细节

有时自动减面会导致关键区域细节丢失,比如曲面变形或棱角模糊。这时可以采用手动优化的方法:

选择性减面:手动框选复杂区域(比如雕刻细节或曲面过渡),降低简化比例,比如30%。

保持边缘完整:针对边缘特征线,勾选“保持特征”选项,防止减面后轮廓变形。

局部平滑处理:如果边缘线有明显锯齿或毛刺,可以用平滑工具去掉不必要的细节,让边缘线变得流畅。

方法三:去除孤立面和噪声(Remove Islands)

在实际扫描时,经常会有一些小碎片或者噪声点,这些数据既没用,还影响模型质量。

点击“网格”→“去除孤立面”,设置面积阈值,比如小于1mm²的部分都删除。

批量处理:如果模型特别大,可以批量删除孤立区域,避免手动逐个操作。

噪点平滑:在去除孤立面后,使用去噪平滑(Noise Reduction)**工具,进一步减少模型表面噪点。

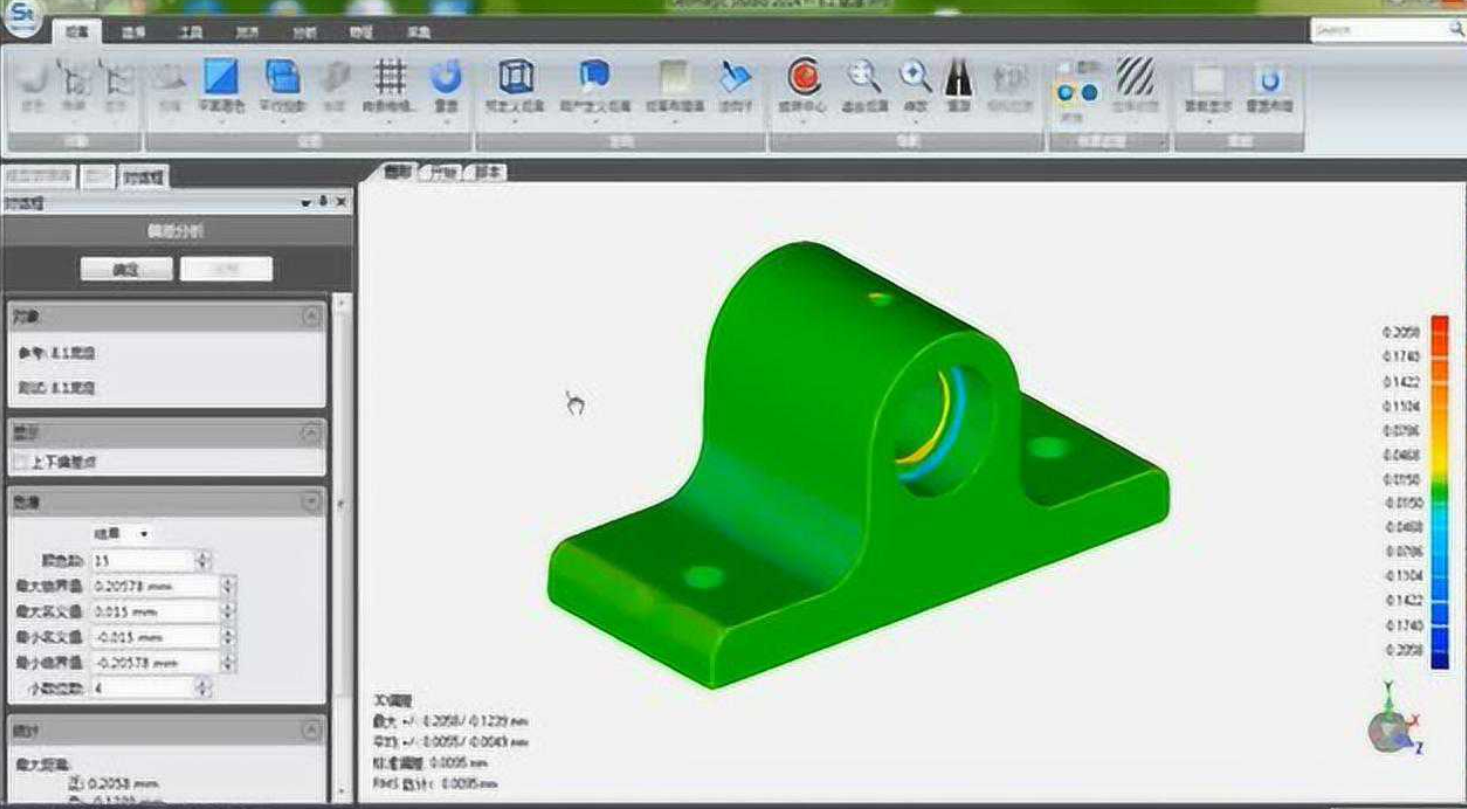

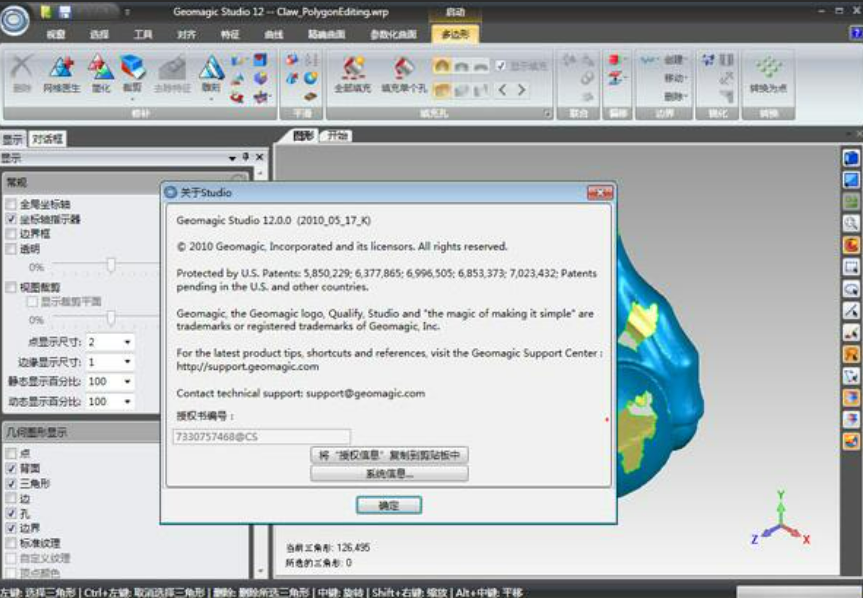

简化复杂模型

二、Geomagic如何导出CAD模型

在模型简化和修复之后,下一步就是导出CAD能识别的格式,比如IGES和STEP,这样才能在SolidWorks、UG或者其他CAD软件中进行进一步设计和加工。

1. CAD导出的常见问题

格式不兼容:有时直接导出IGES或STEP,导入CAD后发现丢失曲面或断裂。

曲面破损:特别是自动生成的NURBS曲面,导入后会出现缝隙或表面缺失。

模型失真:减面后导出的CAD模型,形状和尺寸不准确,后期加工难以保证精度。

2. Geomagic导出CAD模型的方法

方法一:直接导出

在Geomagic中,打开简化后的模型。

点击“文件”→“导出”,选择IGES(.igs)或STEP(.stp)**格式。

导出设置:

精度:选择中等或高精度,避免形状失真。

单位:选择毫米或英寸,确保与CAD软件匹配。

导出后,先在Geomagic中重新导入查看效果,确认没问题再导入CAD。

方法二:NURBS曲面重建后导出

打开模型,点击**“曲面”→“自动曲面重建”**。

设置曲面生成参数,选择曲面平滑度和分辨率,尽量让曲面密合。

检查曲面生成的完整性,如果有缝隙或断点,可以手动补充。

曲面完整后,选择导出为IGES或STEP,导入CAD软件进行验证。

方法三:先导出STL再转CAD

如果模型几何结构比较复杂,直接导出IGES效果不好,可以先导出STL格式。

在CAD软件中(如SolidWorks),利用STL转换工具,将STL转换成实体模型。

检查转换后的模型,确认没有缺失的曲面和断裂面。

这种方法适合那些面片特别多、无法直接曲面化的模型。

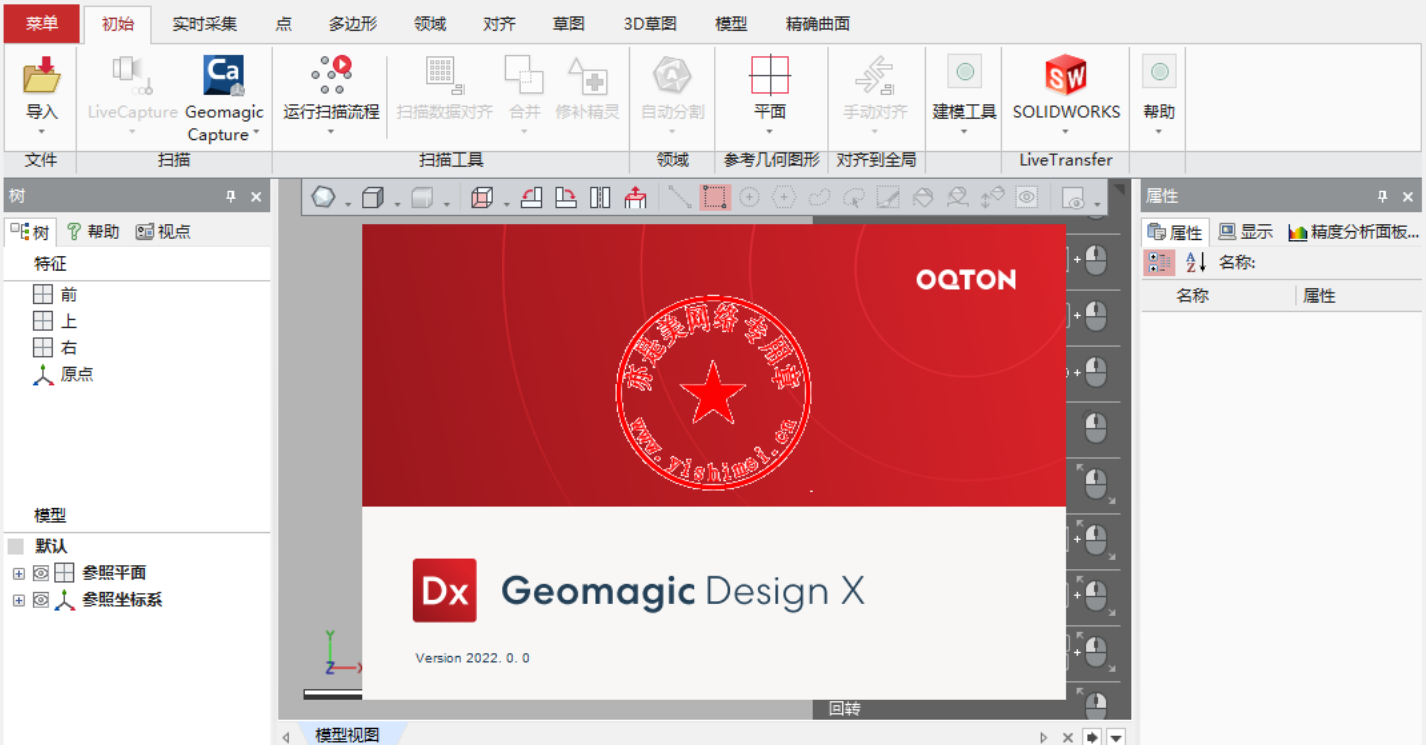

导出CAD模型

三、如何提高Geomagic和CAD软件的协同效率?

在实际操作中,经常需要在Geomagic和CAD软件之间反复切换,如果操作不当,模型导入导出容易出现错误。

1. 建立标准工作流程:

第一步: Geomagic中点云预处理,去噪、简化、平滑。

第二步: 自动生成NURBS曲面,手动补充缺失部分。

第三步: 导出IGES或STEP格式,导入CAD中进行进一步优化。

2. 常用插件辅助:

使用CAD导入插件(如SolidWorks的Geomagic插件),可以直接在CAD软件中调用Geomagic数据,减少导入麻烦。

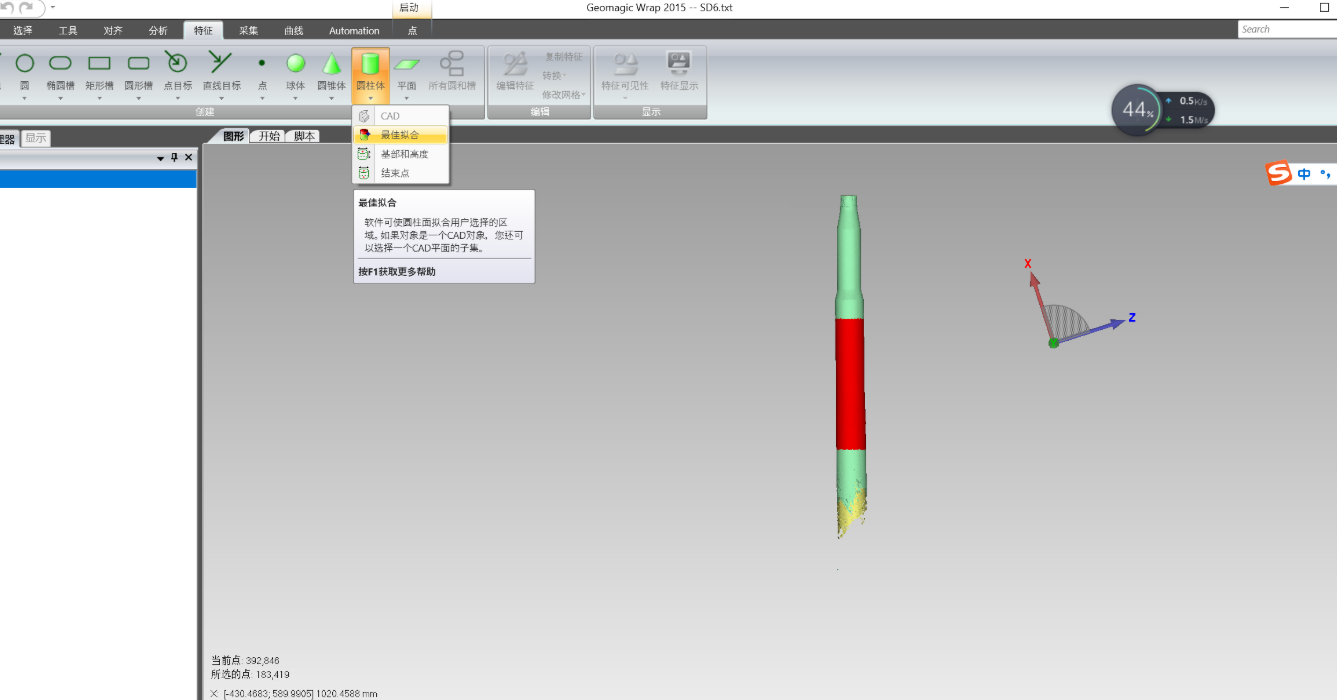

CAD软件

总结

通过这篇文章,我们聊了Geomagic如何简化复杂模型和Geomagic如何导出CAD模型。学会合理使用简化工具和导出格式,不仅能加快建模效率,还能保证模型精度。在逆向工程和工业设计中,这些技巧绝对能让你的工作事半功倍!
